PFC变换器电路板发热研究

       某高校研究所之前使用设备维护类热像仪通过拍照方式对PFC变换器进行温度场分析，人工拍摄的热像图显示温度分布无异常。

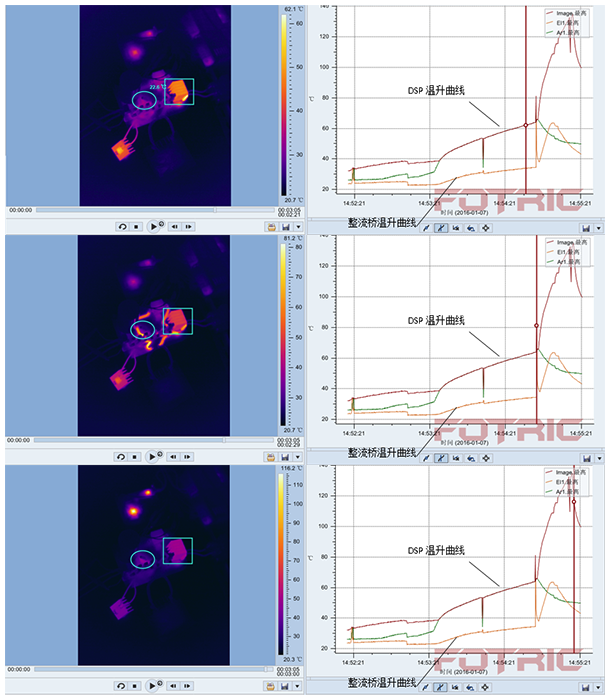

       使用Fotric 226全平台热像仪记录整个通电过程的全辐射热像视频，视频回放阶段进行温升曲线分析时发现在2分29秒385毫秒处整流桥最高温度有突变。
      紧接着 DSP芯片温升曲线斜率陡然攀升，逐帧分析后看见整流桥被击穿的瞬间。事后对照示波器记录的电源波形图，当时确有异常的尖峰冲击。由于击穿随机发生且一闪而过，设备维护类热像仪的人工拍照方式不可能捕捉得到异常热像图。
       综合分析示波器和热像视频数据，客户即时发现了电路设计中的缺陷，进行了有针对性的改进。真正研发的热像分析，不是单一的热像图而已！

       Fotric 220系列记录的全辐射视频，视频保存每一帧画面所有像素的温度数据，您可基于数据生成任意点或区域温度曲线，也可导入仿真软件辅助建模，或者筛选心宜的热像图片进行深入分析。

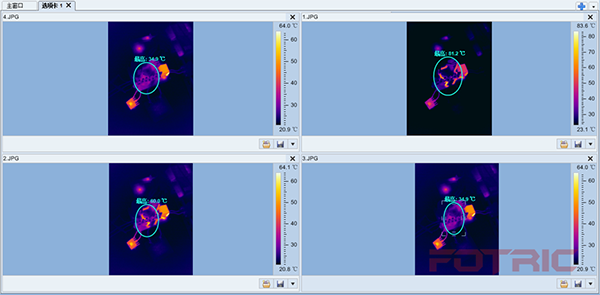

在2分29秒抽出291ms、385ms、525ms、666ms处四帧热像图进行对照分析。
