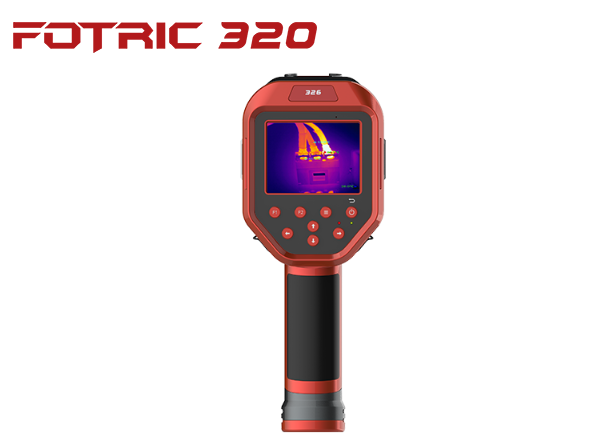

Fotric320系列热像仪进行隧道检测案例

  我们知道,红外检测技术是无损伤探测技术之一。使用热像仪进行排查渗水时,根据水的比热容与其它材料比热容不一样的原理,进行温度方面的评估,通过温度差异进行排查。



  附图是上海2号地铁隧道红外检测图片。隧道每天需要专人巡逻检测查找渗漏点,防止出现渗水使电路短路等危险。

  原来采用的就是使用头灯或手电肉眼查看,但是由于是光线不足、夜间工作精力不足、以前修补过的地方颜色不同等原因,很难发现渗漏点,特别是较小渗漏点。

  隧道发生渗水时,由于物体填充水分,导致热容量增幅较大,温度降低,将比完好部分温度低,在热成像图上将呈现“冷斑”。通过使用红外热像仪检测隧道渗漏问题,简单、方便、迅速,而且可以实现大面积检测。

  混凝土一般渗漏水试验结果表明:渗漏水热图像呈现高温区域包围低温区域的温度场特征,渗漏水区域边缘温度梯度较大;混凝土渗漏水过程试验结果表明:渗水流量越大,渗漏水区域和基底混凝土的红外辐射温差越大,水域温度越均匀,水域边缘温度场变化越剧烈;而且还可以同时检测隧道内电器设备。

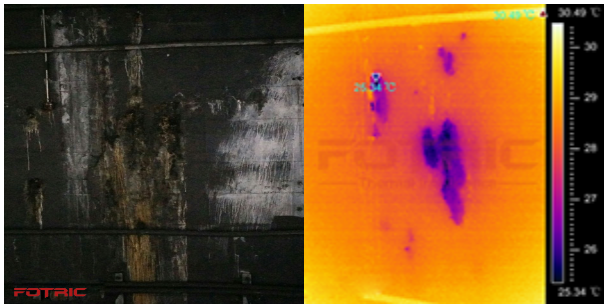

  侧表面原有很大水渍,通过肉眼不容易发现是否存在新的渗水点。

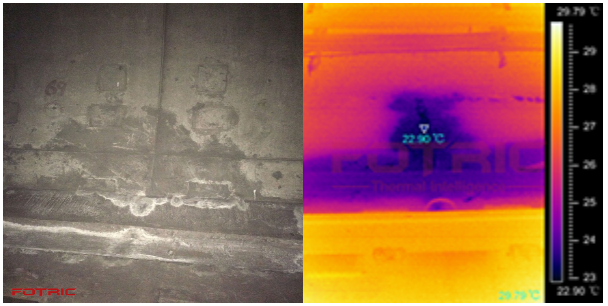

  原有侧表面进行过渗漏修补,通过肉眼不容易发现是否存在新的渗水点。

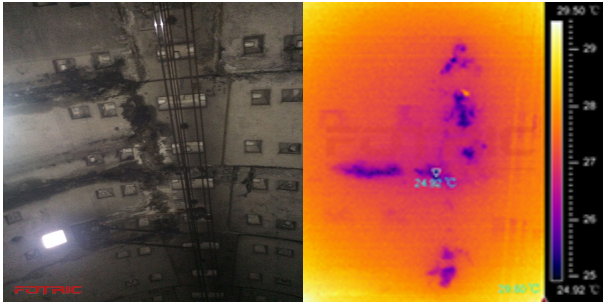

  看似已经干了的水渍,其实由出现新的渗漏,但是肉眼很难发现。



  隧道顶部可见光                                    隧道顶部热像图

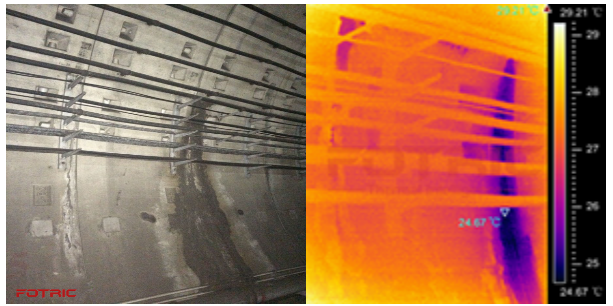

  隧道墙壁可见光                                     隧道墙壁热像图

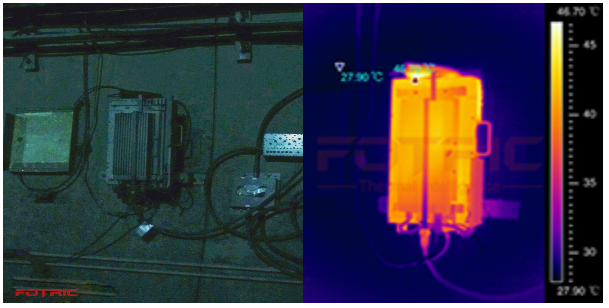

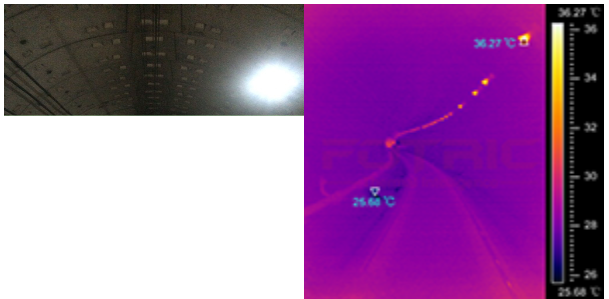

  还可以同时检测隧道内的电器设备


>
<
