FOTRIC 320热像仪检测电机内部温度的应用

  对于电机生产商,需要知道电机内部温度,我们该怎么办?

  虽然红外热像仪无法测试电机内部精确温度,不过根据电机外表面的温度分布,可以简单计算出电机内部的温度高低。

  我们看一下检测实例:

  我们要测试一个B级电机的温度。其最高温度限制为80摄氏度。我们先用热像仪测试电机外表面的温度最高处,然后用一个接触式的K型热电偶温度探头,接入到与刚才外表面高温处对应的内部区域(注意绝缘)。

  之后,同时用热像仪与接触式的热电偶测试电机温度,等温度稳定之后,计算出热像仪与热电偶的温度差值,这个温度差值就是修正值。通过试验我们得知:

  B级电机的表面与内部的温差一般在25摄氏度-30摄氏度左右。所以只要B级电机的外表面温度稳定在50摄氏度-60摄氏度以下,即可保证电机的正常运行! 请注意:不同绝缘等级的电机内部空间和温度都不一样,若被测电机绝缘等级改变,可以根据上面的步骤重新计算出修正值。

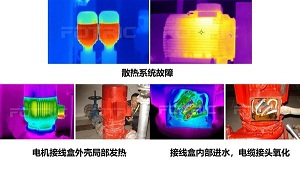

                                                 电机散热系统、接线盒故障红外检测热像图

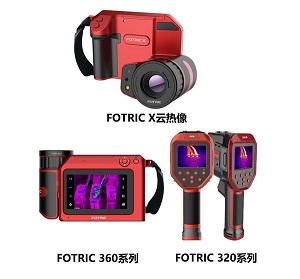

  对于电机检测,怎么选择FOTRIC热像仪?

  1、小成本手持热像仪

  如追求便捷性,可选择FOTRIC 320系列,-20摄氏度~650摄氏度宽量程,有利于现场携带,流动观察电机。并且,单台投入成本小,操作简单上手快,一线技术员随时取随时用。

  2、专家诊断型热像仪

  如希望进行智能诊断,追求优质的成像画面,可选择FOTRIC 360系列,拥有2项专利技术:复合调色成像技术、高温差均衡成像技术,带来令人惊艳的成像画质。

  3、智慧运维云热像

  如希望对工厂所有设备以及日常的运维工作进行数字化管理,且与集团总部或下属分公司进行跨地域协作,可选择FOTRIC X云热像,云服务支持所有数据上传、下载,打破时空限制。

  美达克作为热像仪FOTRIC 280系列、热像仪FOTRIC 320系列广州市授权经销商,全新正品供应FOTRIC 280系列、热像仪FOTRIC 320系列工程师通用热像仪,12小时超长续航。

  热像仪FOTRIC 320系列产品更受广大用户青睐,热像仪FOTRIC 320系列系列热像仪型号推荐,主要有热像仪FOTRIC 320系列。我司长期以来为华南地区各大电子生产企业、电力企业、电信企业、地铁、各大中专院校、科研部门以及全国各大图书馆提供优质的产品和服务,深受用户的好评。

>
<
