FOTRIC热像仪的应用：空冷岛温度可视化监控系统

　　一、背景概述

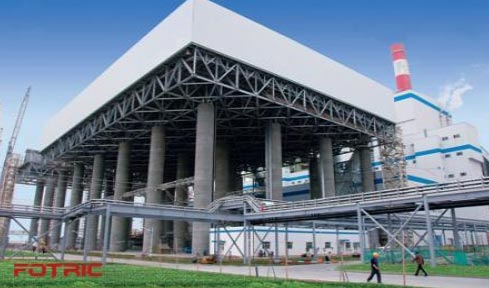

　　所谓“空冷岛”，实际上是对电厂空气冷却装置的一个形象称谓，主要由 56 台风机组成，功能是为高温蒸汽降温。

　　二、客户需要解决的问题

　　我国北方地区的直接空冷系统冬季很容易发生空冷系统管束冻结的情况，对电厂的安全生产造成一定的影响。空冷系统作为火力发电厂做功循环的环节之一，它运行的稳定性和安全性直接影响机组的运行效率和机组的安全性。由于空冷系统的主要冷却介质是空气，环境温度对于空冷系统的性能影响很大，另外空冷系统的散热面积很大冬季空冷系统的运行的最大的挑战就是防冻问题。

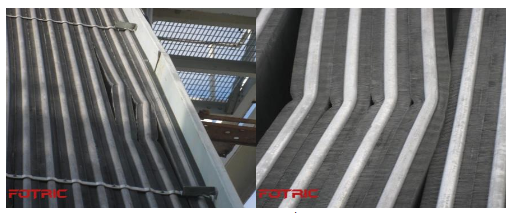

（冬季冻结管束）

　　三、 解决方案

　　由于采用空冷系统与常规湿冷系统相比，可节水 3/4 以上，世界上一些富煤缺水地区相继为 30 、60 、 100 万千瓦级的大容量汽轮发电机组配置了空冷系统，在我国三北（西北、东北、华北）地区、内蒙、新疆等地区也广泛采用空冷系统。

　　目前主要解决方案为在空冷岛上安装测温电缆。通过测温电缆上的感温芯片将温度传送到后台。缺点是：只能反应感温电缆检测点的温度，不能代表整个空冷岛扇面上的温度。

　　空冷岛红外热成像温度可视化监控系统可检测整个监控面的温度，给空冷系统冬季运行调节提供可靠地调整依据，增强空冷系统的防冻能力。

　　四、现场安装案例

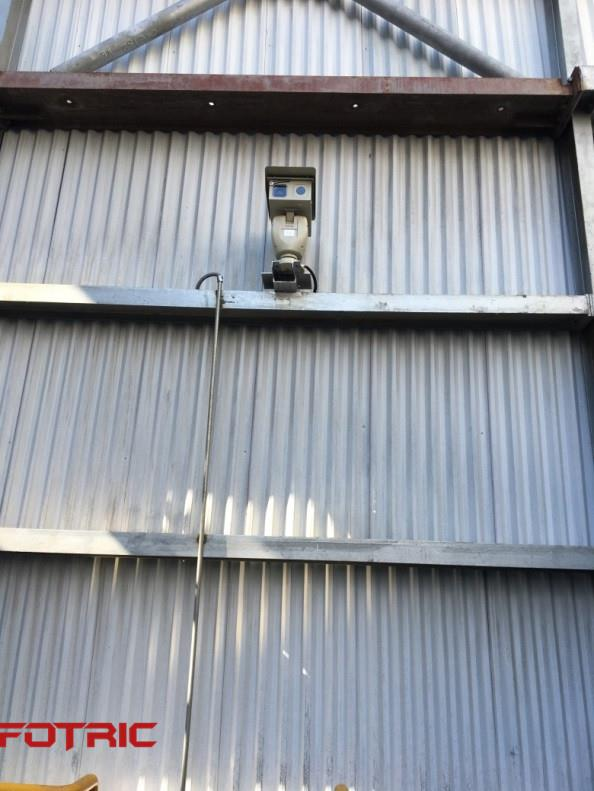

　　（现场安装图片）

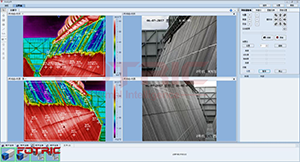

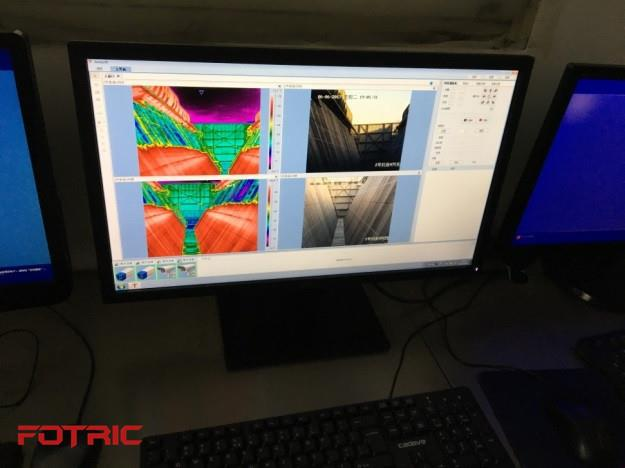

　　（后台画面）
