【FOTRIC热像仪】如何精准高效地进行红外检测?

  从事过电力行业的人都知道,这份工作当中的艰辛,尤其是那些身在一线的运维检修人员。不论严寒还是酷暑,哪里出现问题哪里就有他们的身影。



  俗话说“工欲善其事必先利其器”,有没有合适的运检工具,对一线人员来说十分重要,既影响着工作质量,也决定着他们能否早点从酷热的户外回到吹空调的室内。

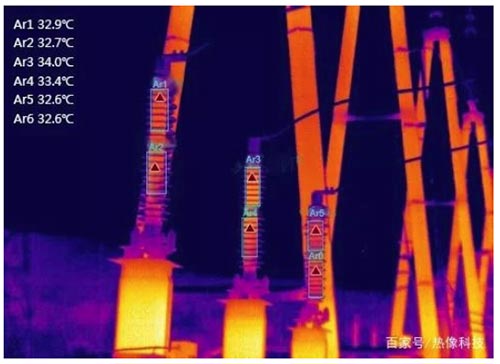

  我们来看一个真实的案例。某电力公司一线运维检修人员在变电站进行红外精确测温时,发现某组避雷器存在微小温差,如下图:


  但是自己经验不足,实在不好判断,考虑到该组避雷器是母线避雷器,一般是拍好后回去分析,至少需要1天才能知道此设备有无缺陷。这一次,现场碰巧带了台外网电脑,更巧的是这台电脑里恰好装了该热像仪的分析软件,于是就把一起工作的所有人都叫在一起,现场把图片拷贝到电脑上,大家一起分析。


  通过查阅《DL/T-664-2008带电设备红外诊断应用规范》等各种资料,找到电压致热型设备缺陷判断判据:


  再从110kVⅡ段母线避雷器红外拍摄的热像图上得知:

  A相温度Ar1为32.9℃,Ar2为32.7℃

  B相温度Ar3为34.0℃,Ar4为33.4℃

  C相温度Ar5为32.6℃,Ar6为32.6℃

  参考点温度为28℃。

  最后,经过温差对比,B相区域最高温Ar3与C相Ar5最高温温差为34.0-32.6=1.4K。最终判断,B相温差为1.4K,故判定110kVⅡ段母线避雷器B相为电压致热型危急缺陷。忙前忙后总共耗时1小时。

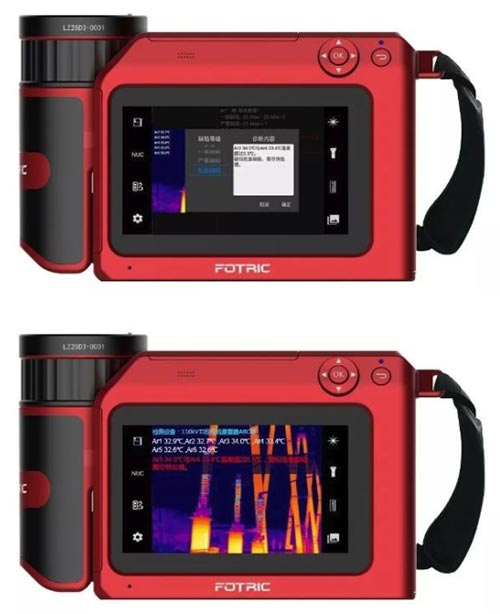

  其实,若有一台“慧诊断”功能的FOTRIC 358X云热像,完全不必那么麻烦。与普通热像仪相比,FOTRIC云热像内置《DL/T-664-2008带电设备红外诊断应用规范》,可根据设备类型迅速调用对应的诊断规则,对设备进行智能诊断,并告知诊断结果,使得微小温差缺陷无处躲藏,充分暴露在现场工作人员的眼前,给缺陷的防治增加了一道保险。


  我们发现,原来现场人员遇到电压致热型缺陷,需要反复调整色标,并且依靠工作人员足够的现场经验才可以发现并诊断,对于一些隐患很容易错过。

  现在有了FOTRIC 358X云热像,现场不再需要人工查阅复杂的应用规范,对人员的技术要求也降低了,即便是经验不足的员工来进行红外检测,借助云热像的“慧诊断”功能,在现场也能判断微小温差缺陷。

  并且,对于某些难以诊断的缺陷,从原先的1小时或1天才可以判断,到现在的云热像辅助判断,瞬间即刻得到结果。对于很多电压致热型设备,如电压互感器,高压套管,甚至绝缘子等设备,都可以起到很好的辅助判断作用。

  FOTRIC热像仪,品质有保障

  FOTRIC 358X云热像,由全球资深热像品牌FOTRIC推出。FOTRIC作为热像仪、云热像、热像系统的生产厂家,专注热像产品研发十余年, 服务全球客户,中国总部位于上海,美国总部位于达拉斯(Dallas),同时在北京、无锡、南京、济南、西安设有办事处,在欧洲、韩国、新加坡、澳大利亚、台湾等十多个国家和地区设有分销商。

  在国内电力行业,FOTRIC热像仪已被国网江苏省公司、国网江西省公司、国网山东省公司、国网蒙东电力、国网宁夏省公司、国网山西省公司、国网安徽省公司、国网四川省公司等采购使用。
>
<
