热分析利器 | 如何用Fotric288热像仪发现设计中的热缺陷

　　热像仪是一种非接触的测温仪器，通过对物体表面的热（温度）分布成像与分析，能够快速发现物体的热缺陷。用在电子行业，可以广泛应用于检测PCB电路板、芯片、LED、新能源电池与节能、充电桩等各种电路和设备，是电子工程师做热分析的必备工具。本文就教大家怎么用Fotric288热像仪发现设计中的热缺陷。

　　1、PCB电路板的设计优化和Debug

　　电路板哪里温度最高？常用的数采和红外测温枪，所测温度点数量有限，较难发现。但如果用Fotric288热像仪测温，拍摄的每一张热像图包含307200个温度数据，直观观察整个电路板表面温度分布，快速发现异常温度点和器件。

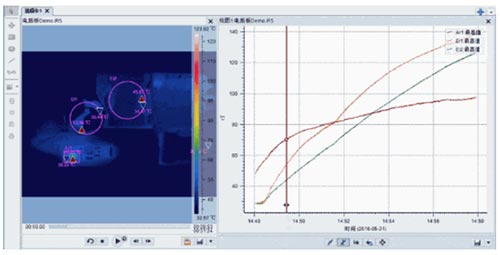

　　Fotric288热像仪支持全辐射热像视频流（Full radiometric thermal video），可以记录电路板整体的温度升高与扩散过程，例如记录瞬间短路和电路击穿等情况。视频可二次任意分析，提供趋势图、三维图、数值矩阵等多种工具，有助于PCB的设计优化。

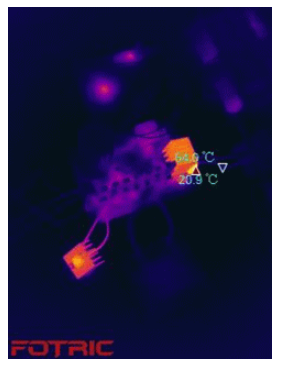

　　Fotric288热像仪还可以高速采样，捕捉整流桥脉冲击穿、保险丝过载熔断等极限测试的全辐射视频，提升Debug效率。

　　2、芯片微观温度分布检测

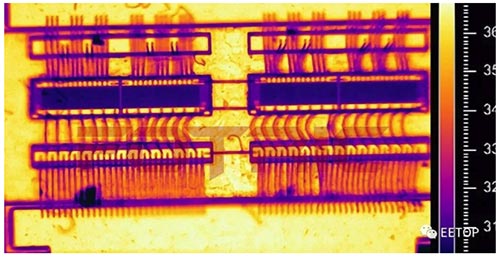

　　芯片小至0.5毫米×1.0毫米，热像仪能测温吗？当然可以，Fotric288热像仪支持20微米微距镜，可直接对未封装前细小芯片进行微米级的微观温度成像检测，发现过热连接线和连接点，改进芯片设计。

　　搭载微距镜头的Fotric288热像仪检测LED芯片发光时的局部细小热斑，帮助LED芯片厂家改进材料和工艺。

　　3、材料力学特性分析

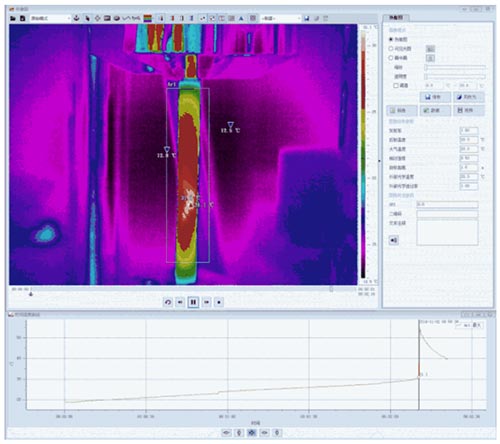

　　岩石、碳纤维等材料受拉升、挤压等外力作用，会产生内应力及细微错位摩擦而温度升高，直至断裂时。凭借出色的热灵敏度和高速记录功能，Fotric288热像仪可完整记录材料拉伸断裂瞬间的温度，以及温度变化过程，帮助分析材料特性。此外，还可以检测材料散热、耐热和隔热性能，以及材料在加工中的温度均匀性和燃烧形态等。

　　在录制全辐射热像视频时，Fotric288热像仪支持视频自动采集，可提高研发效率。温度触发、时间触发以及I/O外部触发等3种自动采集模式，让用户有更多时间用于测试数据分析。

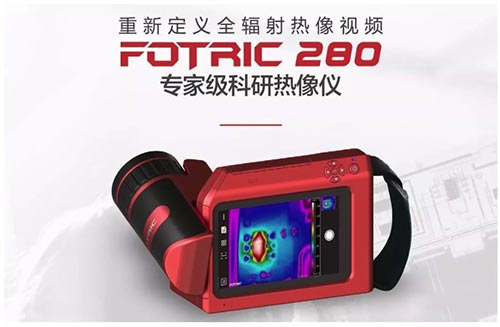

　　热像分析，绝不仅仅是一张热像图。具有全辐射热像视频流和强大分析功能的Fotric288热像仪（属于FOTRIC 280系列），是一台为科研而专门设计的专业设备，但使用起来就像摄像机、数码相机一样简单。

　　它由全球领先的热像品牌FOTRIC新近推出。FOTRIC科研系列热像仪已被北京大学、清华大学、复旦大学、浙江大学、武汉大学、电子科技大学等全国二百多所高校使用，获得老师和科研人员普遍赞誉，值得信赖。
